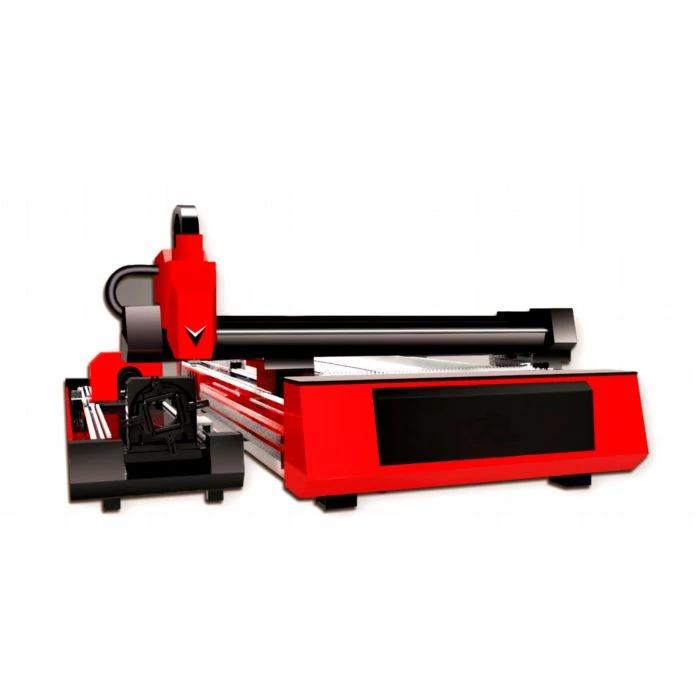

Системата за лазерно рязане обикновено се състои от лазерен генератор, (външен) компонент за предаване на лъч, работна маса (машинен инструмент), шкаф за цифрово управление на микрокомпютър, охладител и компютър (хардуер и софтуер).
1) Основната машинна част на машинния инструмент: машинната част на машината за лазерно рязане, механичната част, която реализира движението на осите X, Y и Z, включително работната платформа за рязане. Използва се за поставяне на детайла за рязане и може да го премества правилно и точно според програмата за управление, обикновено задвижвана от серво мотор.
2) Лазерен генератор: устройство, което генерира лазерен източник на светлина. За целите на лазерно рязане, с изключение на няколко случая, когато се използват твърди лазери YAG, повечето от тях използват CO2 лазери с газ с по-висока електрическа оптична ефективност на преобразуване и по-висока изходна мощност. Тъй като лазерното рязане изисква високо качество на лъча, не всички лазери могат да се използват за рязане. Гаусският режим е подходящ за по-малко от 1500 W, лазери с въглероден диоксид с нисък ред 100W-3000W и многомодови над 3000 W.
3) Външен оптичен път: Пречупващо огледало, използвано за насочване на лазера в желаната посока. За да се предотврати неправилно функциониране на пътя на лъча, всички огледала трябва да бъдат защитени със защитен капак и да се въведе чист защитен газ с положително налягане, за да се предпази лещата от замърсяване. Комплект лещи с добри характеристики ще фокусират лъч без ъгъл на разминаване в безкрайно малко петно. Обикновено се използва обектив с фокусно разстояние 5.0 инча. 7,5-инчовият обектив се използва само за дебели материали> 12 мм.
4) Система за цифрово управление: контролирайте машинния инструмент, за да реализирате движението на оста X, Y, Z, а също така контролирате изходната мощност на лазера.
5) Регулиран източник на захранване: свързан между лазера, машината с ЦПУ и системата за захранване. Главно играят роля за предотвратяване на смущения от външни електрически мрежи.
6) Рязаща глава: Тя включва главно части като кухина, държач за фокусираща леща, фокусираща леща, капацитивен сензор и помощна дюза за газ. Устройството за задвижване на режещата глава се използва за задвижване на режещата глава за придвижване по оста Z съгласно програмата и се състои от серво мотор и винт или зъбно колело и други трансмисионни части.
7) Операционна маса: използва се за контрол на работния процес на цялото режещо устройство.
8) Воден охладител: използва се за охлаждане на лазерния генератор. Лазерът е устройство, което превръща електрическата енергия в светлинна. Например скоростта на преобразуване на CO2 газов лазер обикновено е 20%, а останалата енергия се превръща в топлина. Охлаждащата вода отнема излишната топлина, за да поддържа лазерния генератор да работи нормално. Охладителят също така охлажда външния отражател на светлинния път и огледалото за фокусиране на машинния инструмент, за да осигури стабилно качество на предаване на лъча и ефективно да предотврати деформацията или счупването на лещата поради прекомерна температура.
9) Газови бутилки: Включително газови бутилки с работна среда с лазерно рязане и спомагателни газови бутилки, използвани за допълване на индустриалния газ за лазерно трептене и подаване на спомагателен газ за режещата глава.
10) Въздушен компресор, резервоар за съхранение на въздух: осигурете и съхранявайте сгъстен въздух.
11) Изсушител за въздушно охлаждане, филтър: използва се за подаване на чист и сух въздух към лазерния генератор и траекторията на лъча, за да се поддържат нормално пътя и отражателя.
12) Вентилационен прахоуловител: отстранете дима и праха, образувани по време на обработката, и извършете филтрираща обработка, така че изхвърлянето на отработените газове да отговаря на стандартите за опазване на околната среда.
13) Машина за изхвърляне на шлака: отстранете остатъците и отпадъците, генерирани по време на обработката.
