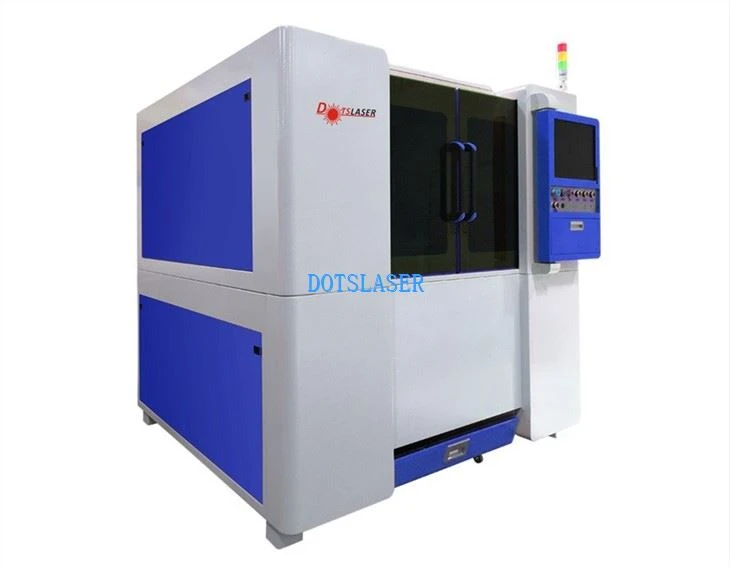

Лазерно рязане на печатни платки
Максимално рязане на 6 мм меден и алуминиев субстрат.
Полето за рязане не е задължително.
Материалът за рязане е широк, включително месинг, мед, алуминий, неръждаема стомана, печатни платки и др.
Лазерна мощност: 1000 W-3000 W
Лазерно рязане на печатни платки
Описание на продуктите
Лазерното рязане на печатни платки има широк спектър от приложения и може да обработва много материали като мед, алуминий, неръждаема стомана, желязо, печатни платки и магнитни материали. Размерът на формата не е задължителен, а дължината може да бъде персонализирана според изискванията за обработка на потребителя. Скоростта на рязане е бърза, ефектът е гладък и плосък, разрезът няма механично напрежение и е гладък и плосък без срязване.

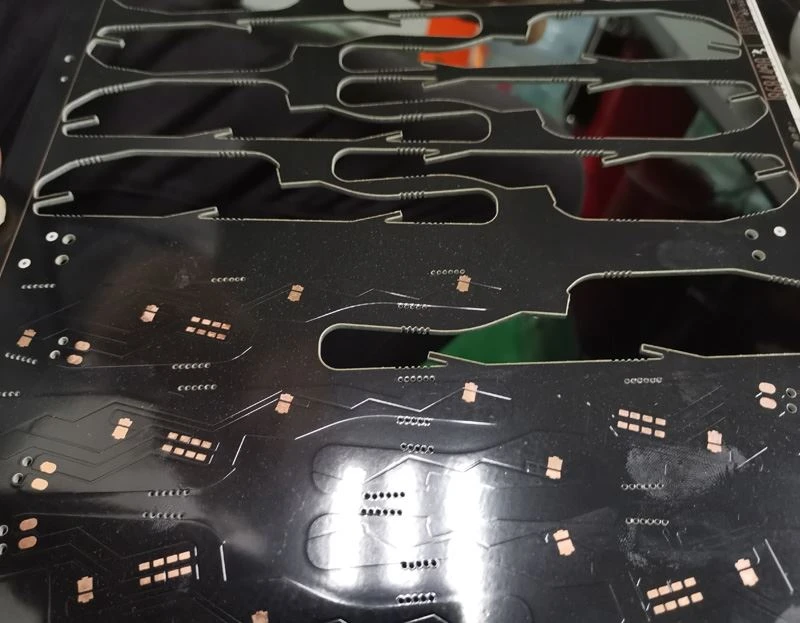

Първо, нека да видим как да изрежем печатни платки, печатни платки, медни и алуминиеви субстратни платки чрез система за прецизно лазерно рязане.
Характеристики и производителност
★ Мраморна основа.
★ Напълно затворена портална структура с двойно задвижване.
★ Вентилационна система за защита на околната среда.
★ Лазерен генератор с високо лазерно отразяване на влакна

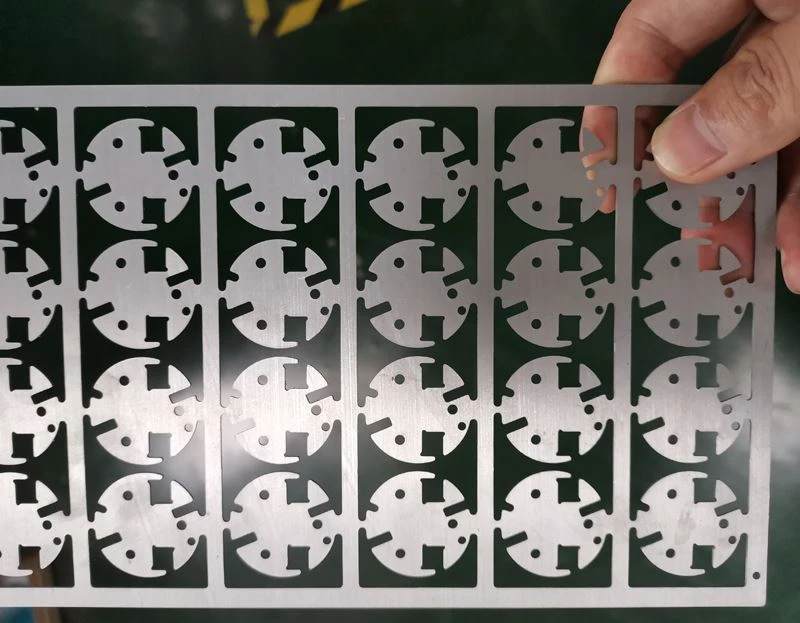

Малкоформатно рязане на медна и алуминиева основа
★ Дългосрочно партидно стабилна дебелина на рязане по-малка от 6 mm, ограничена дебелина на рязане на 6 mm медни и алуминиеви субстрати;
★ Размерът на формата не е задължителен, а дължината може да бъде персонализирана според изискванията за обработка на потребителя.
★ Широка гама от материали за обработка, не само може да обработва мед, алуминий, но и неръждаема стомана, желязо, печатни платки, различни сплави и др.
Технически параметър

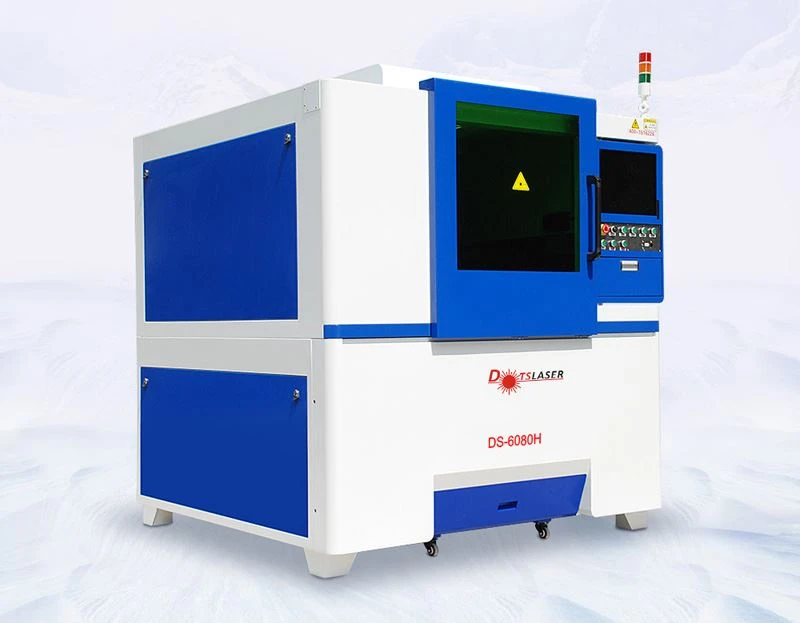

| Модел | DS-60680H |
| Лазерна мощност | 1000W/1500W/2000W/QCW750W |
| Дължина на вълната на лазера | 1070±10nm |
| Диапазон на рязане | 600 мм * 800 мм (друг диапазон може да се персонализира) |
| Ширина на линията на рязане | 0.05~0.15 мм (зависи от материала) |
| Дебелина на рязане | По-малко или равно на 3 mm/6 mm (алуминий, мед) |
| Скорост на рязане | 5000-20000 mm/min (зависи от материала) |
| Точност на рязане | ±0.02 mm |
| Намаляване на въздушното налягане | 1.2-2.8Mpa (препоръчва се азот под високо налягане) |
| Номинална консумация на енергия | 10KW/18KW |
| Захранване | AC220V/60A, 380V/40A |
| Охлаждане | Водно охлаждане |
| Работна среда | Без източник на вибрации, добра вентилация, температура 10~38 градуса |
| Измерение | Д1820 мм * Ш1750 мм * В1950 мм |
| Тегло | 1800КГ |

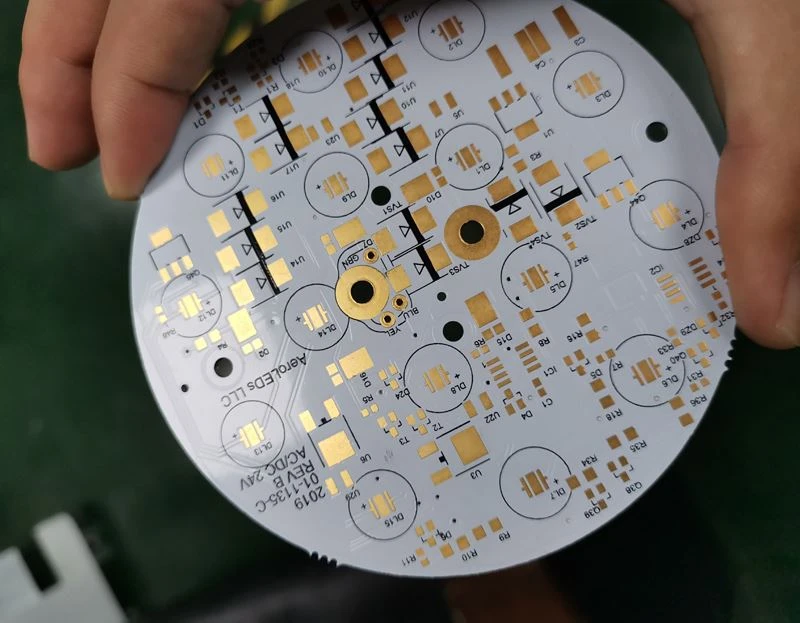

Кратко представяне на системата за рязане на печатни платки

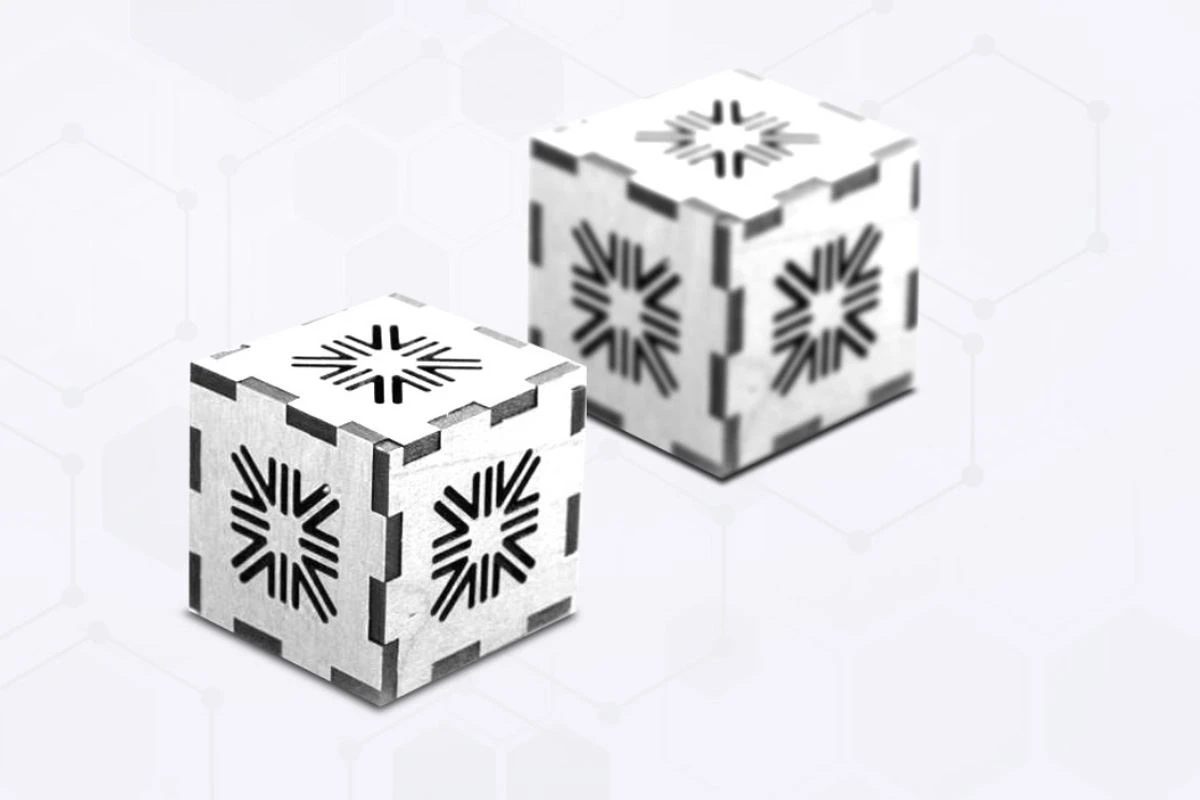

Тесен режещ шев, малка деформация на плочата
★ Лазерното рязане има малка зона, засегната от топлината, и малка деформация на плочата
★ Режещ шев: {{0}}.05~0.15mm
★ Скоростта на лазерно рязане е бърза и разрезът няма механично напрежение.
★ Висока точност на обработка, добра повторяемост, без увреждане на повърхността на материала ★ Точност: ±0.02mm

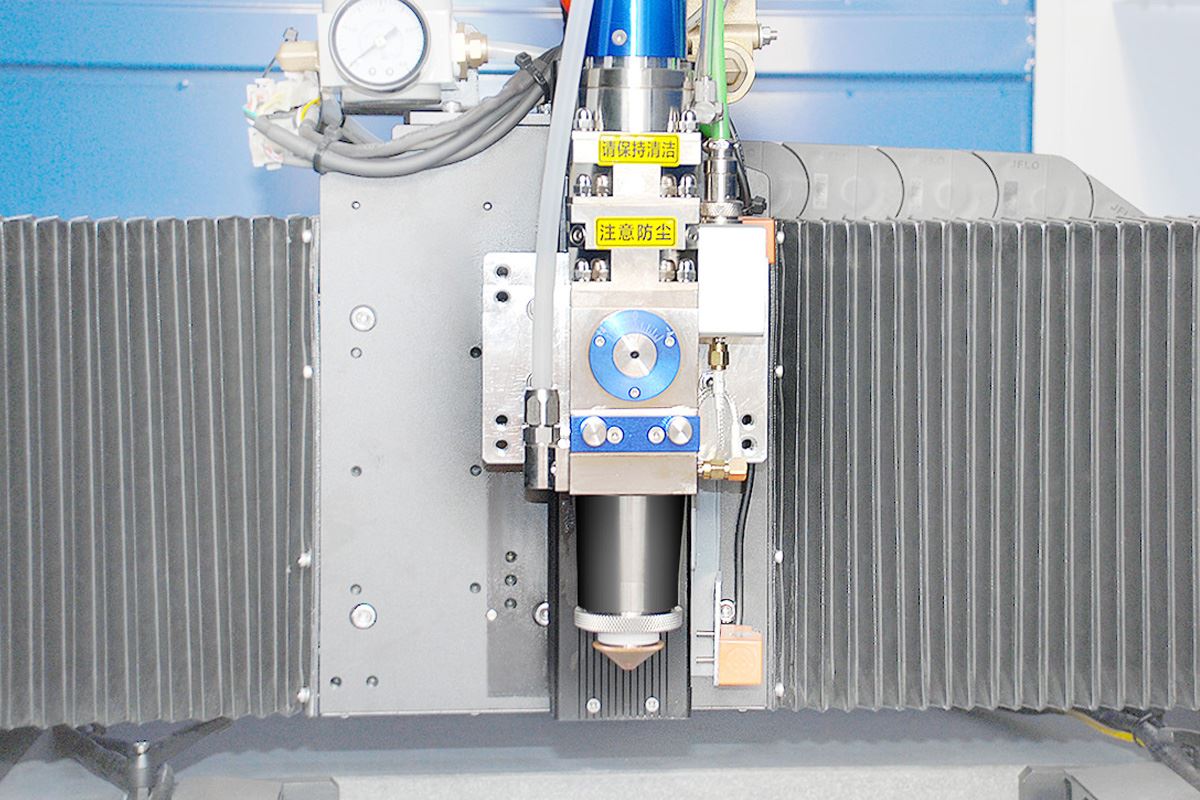

Траекторията на рязане се оптимизира автоматично
★ Съвместим с множество файлови формати, като DXF, GERBER.
Система за активна защита
Защита против сблъсък
★Режещата глава и режещата повърхност се държат на безопасно разстояние през цялото време. В същото време има функция за спиране с докосване, за да намали риска от сблъсък.
Интелигентна защита при пътуване
★ Автоматично открива работния обхват на движещите се части и когато има нередност, системата ще даде чувствителна обратна връзка и незабавно ще нареди да спре, като гарантира безопасността на оборудването.
Системна интелигентна аларма.
★ Самопроверка на оборудването, необичаен алармен дисплей на основния интерфейс, намаляване на скритите опасности и подобряване на ефективността на разследването на аномалии в оборудването.C

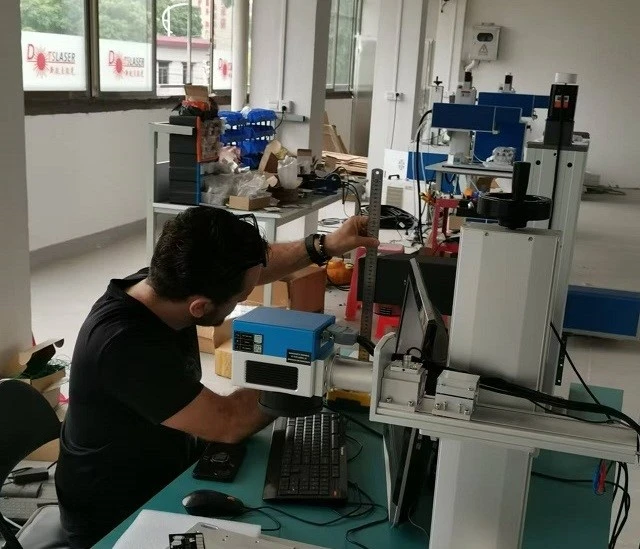

Клиент идва във фабриката на DOTSLASER
Доставка и опаковка
